Hộp Giảm Tốc NMRV 110 – Thông Số, Ứng Dụng Và Cách Chọn

1. Giới thiệu hộp giảm tốc NMRV 110

Hộp giảm tốc NMRV 110 là dòng hộp giảm tốc trục vít – bánh vít được sử dụng trong các hệ thống truyền động công nghiệp. Sản phẩm có chức năng giảm tốc độ quay của động cơ, đồng thời tăng mô-men xoắn để đáp ứng yêu cầu vận hành của máy móc, thiết bị và dây chuyền sản xuất.

Với thiết kế theo dòng hộp giảm tốc NMRV, model NMRV 110 được lựa chọn cho những ứng dụng cần bố trí bộ truyền động gọn gàng, kết hợp với động cơ điện và đáp ứng yêu cầu tốc độ đầu ra cụ thể. Tùy cấu hình thực tế, sản phẩm có thể được sử dụng trong hệ thống băng tải, máy chế biến gỗ, máy khuấy trộn, máy đóng gói và nhiều thiết bị công nghiệp khác.

Tại Hoàng Phát, khách hàng có thể tìm hiểu và lựa chọn hộp giảm tốc NMRV 110 theo nhu cầu sử dụng, công suất động cơ, tỷ số truyền, mô-men xoắn và phương án lắp đặt.

Khi mua sản phẩm, người dùng nên kiểm tra catalogue của đúng phiên bản để xác định chính xác thông số kỹ thuật, kích thước lắp đặt và khả năng chịu tải.

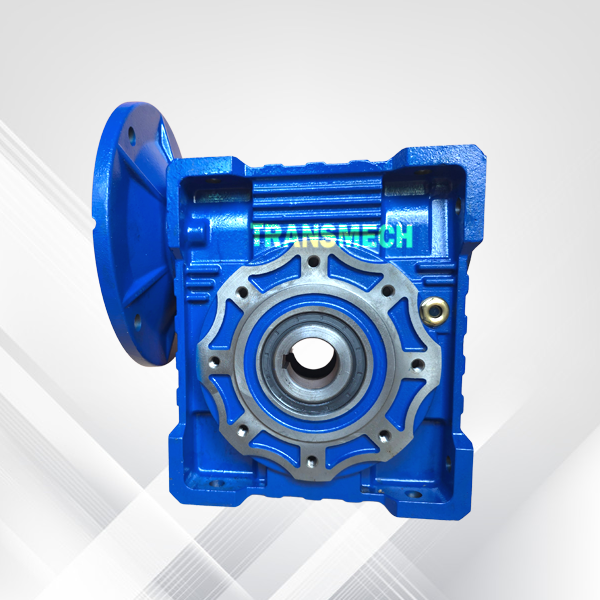

Hình ảnh: Hộp giảm tốc NMRV110 - động cơ điện Transmech

2. Hộp giảm tốc NMRV 110 Transmech có đặc điểm gì?

2.1. Cấu tạo trục vít – bánh vít

Hộp giảm tốc NMRV 110 sử dụng nguyên lý truyền động trục vít – bánh vít. Chuyển động từ trục đầu vào được truyền qua bộ truyền bên trong, làm giảm tốc độ quay tại trục đầu ra theo tỷ số truyền được lựa chọn.

Các bộ phận chính thường bao gồm:

• Trục vít: Tiếp nhận chuyển động từ động cơ hoặc bộ phận dẫn động.

• Bánh vít: Ăn khớp với trục vít, thực hiện quá trình giảm tốc và truyền mô-men xoắn.

• Vỏ hộp giảm tốc: Bảo vệ cơ cấu truyền động và hỗ trợ bố trí các chi tiết bên trong.

• Trục đầu ra: Truyền chuyển động đến tang băng tải, trục máy hoặc cơ cấu làm việc.

• Ổ bi và phớt làm kín: Hỗ trợ chuyển động quay, định vị trục và hạn chế rò rỉ dầu bôi trơn.

• Hệ thống bôi trơn: Giúp giảm ma sát, hạn chế mài mòn và hỗ trợ tản nhiệt trong quá trình hoạt động.

Cấu tạo, vật liệu, hệ thống làm kín và phương án bôi trơn cần được xác nhận theo tài liệu của phiên bản Transmech cụ thể.

2.2. Ưu điểm của hộp giảm tốc NMRV 110

Giảm tốc độ hiệu quả: Cho phép lựa chọn tỷ số truyền để đưa tốc độ động cơ về mức phù hợp với thiết bị sử dụng.

Tăng mô-men xoắn đầu ra: Khi tốc độ giảm, mô-men xoắn đầu ra có thể tăng theo tỷ số truyền và hiệu suất của bộ truyền, trong giới hạn tải cho phép.

Kết cấu truyền động gọn: Dòng hộp giảm tốc trục vít phù hợp với nhiều thiết kế máy cần bố trí bộ truyền động tương đối gọn gàng.

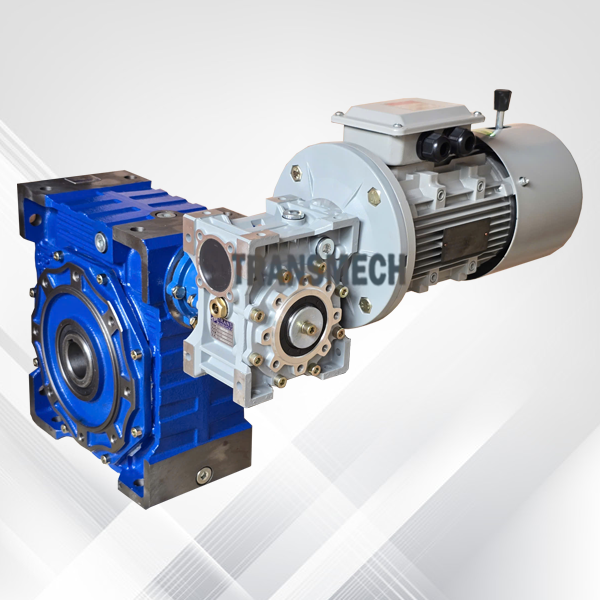

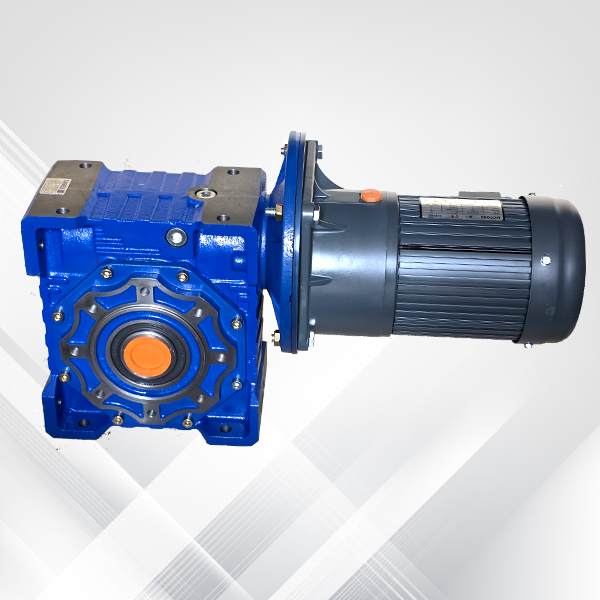

Có thể kết hợp động cơ điện: Tùy cấu hình đầu vào, hộp giảm tốc có thể được lắp với động cơ phù hợp để tạo thành cụm động cơ giảm tốc.

Phạm vi ứng dụng đa dạng: Có thể cân nhắc cho các cơ cấu vận chuyển, khuấy trộn, cấp liệu và nhiều máy móc công nghiệp khi thông số tải đáp ứng yêu cầu.

Cần lưu ý rằng hiệu suất của bộ truyền trục vít – bánh vít thường thấp hơn một số dòng hộp giảm tốc bánh răng có cấu tạo khác. Vì vậy, cần tính đến tổn hao công suất và nhiệt khi lựa chọn cho ứng dụng tải lớn hoặc vận hành liên tục.

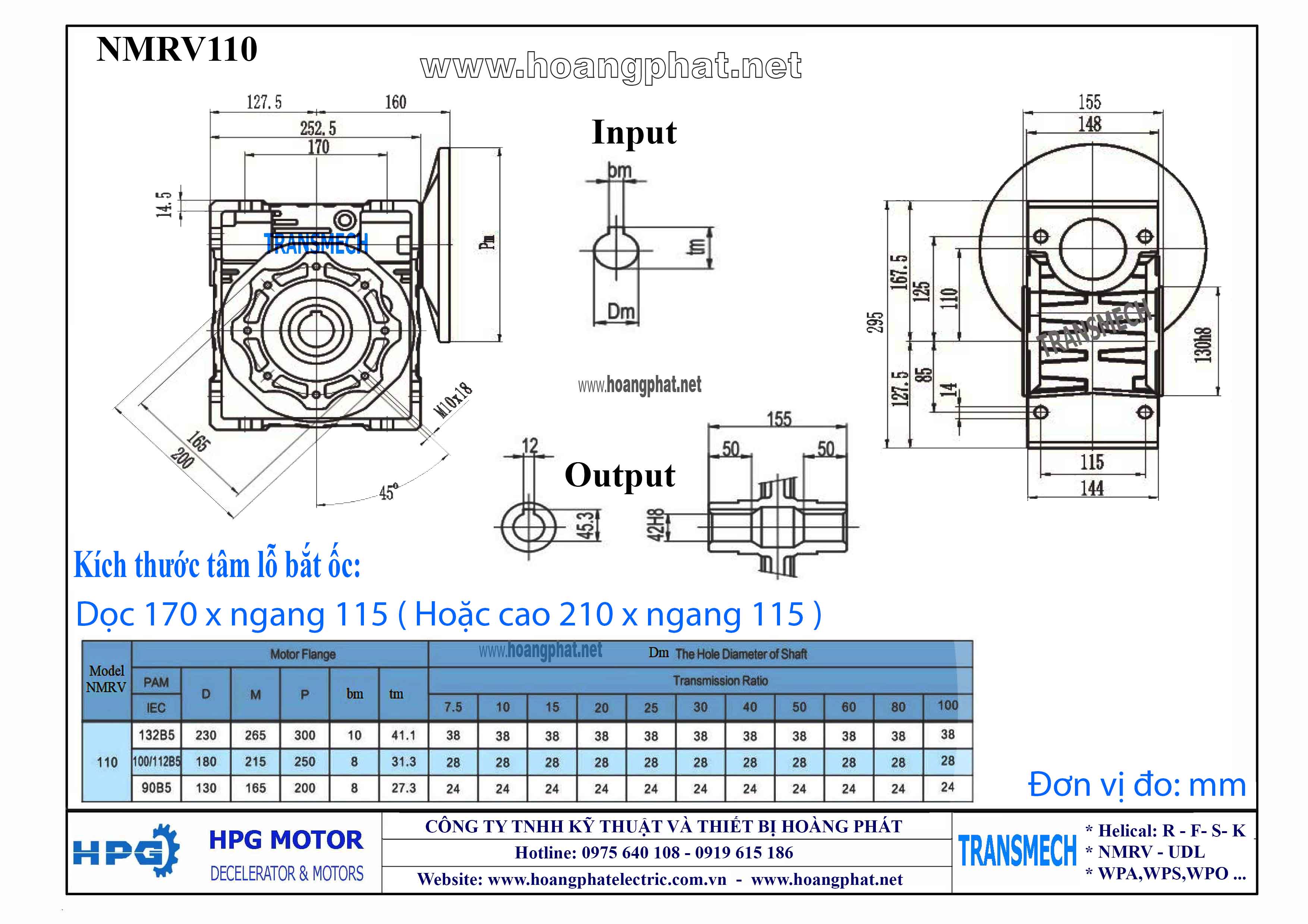

3. Thông số kỹ thuật hộp giảm tốc NMRV 110 Transmech

Khi lựa chọn hộp giảm tốc NMRV 110, khách hàng nên kiểm tra các thông số dưới đây trong catalogue hoặc tài liệu kỹ thuật của nhà cung cấp.

Lưu ý: NMRV 110 là ký hiệu kích thước danh nghĩa của dòng hộp giảm tốc, không phải công suất động cơ. Không nên suy ra công suất, đường kính trục hoặc mô-men xoắn chỉ từ tên model.

4. Ứng dụng của hộp giảm tốc NMRV 110 Transmech

4.1. Hệ thống băng tải công nghiệp

Hộp giảm tốc NMRV 110 có thể được xem xét cho các hệ thống băng tải vận chuyển hàng hóa, nguyên liệu, bao bì và sản phẩm trong nhà máy.

Khi kết hợp với động cơ điện, hộp giảm tốc giúp điều chỉnh tốc độ quay của cơ cấu kéo hoặc con lăn truyền động. Việc lựa chọn đúng tỷ số truyền giúp băng tải vận hành theo tốc độ mong muốn.

Đối với băng tải tải nặng, cần tính toán khối lượng vận chuyển, lực kéo, đường kính tang, thời gian vận hành và mô-men khởi động. Đồng thời, phải kiểm tra tải hướng kính lên trục đầu ra và khả năng chịu tải của hộp giảm tốc.

4.2. Máy chế biến gỗ

Trong ngành chế biến gỗ, hộp giảm tốc có thể được sử dụng cho băng tải cấp phôi, con lăn vận chuyển gỗ, cơ cấu đưa nguyên liệu và các bộ phận phụ trợ của máy.

Việc lựa chọn hộp giảm tốc NMRV 110 cần dựa trên tải thực tế và chu kỳ làm việc. Với thiết bị phải khởi động thường xuyên hoặc làm việc dưới tải thay đổi, cần tính thêm hệ số làm việc và kiểm tra khả năng chịu tải thay vì chỉ dựa vào công suất động cơ.

4.3. Máy khuấy và máy trộn công nghiệp

Đối với máy khuấy, hộp giảm tốc có nhiệm vụ giảm tốc độ quay và cung cấp mô-men xoắn cho trục khuấy.

Khi sử dụng cho chất lỏng có độ nhớt cao hoặc vật liệu có tải thay đổi, cần xác định mô-men yêu cầu trong suốt chu kỳ vận hành. Cũng cần kiểm tra tải hướng kính, tải dọc trục và phương án đỡ trục khuấy để tránh gây quá tải cho hộp số.

4.4. Máy đóng gói và dây chuyền sản xuất

Hộp giảm tốc NMRV 110 có thể được lựa chọn cho các cơ cấu kéo, cấp liệu, vận chuyển sản phẩm hoặc những bộ phận phụ trợ của dây chuyền đóng gói.

Tỷ số truyền cần phù hợp với năng suất sản xuất và tốc độ của cơ cấu máy. Nếu cần điều chỉnh tốc độ linh hoạt, có thể kết hợp biến tần với động cơ điện tương thích, đồng thời kiểm soát nhiệt độ khi vận hành ở tốc độ thấp trong thời gian dài.

4.5. Thiết bị cấp liệu và vận chuyển vật liệu

Một số máy cấp liệu, hệ thống vận chuyển vật liệu và thiết bị tự động hóa có thể sử dụng hộp giảm tốc trục vít khi tải trọng, mô-men xoắn và chế độ làm việc nằm trong giới hạn cho phép.

Đối với ứng dụng có va đập lớn, tải nặng liên tục hoặc yêu cầu hiệu suất cao, nên so sánh thêm với hộp giảm tốc bánh răng trụ hoặc các dòng hộp giảm tốc công nghiệp khác để chọn giải pháp phù hợp hơn.

5. Hướng dẫn lựa chọn hộp giảm tốc NMRV 110 Transmech

Để lựa chọn đúng model và tránh mua sai cấu hình, khách hàng cần xác định các yếu tố sau.

5.1. Xác định công suất động cơ

Công suất động cơ phải đáp ứng yêu cầu tải của máy và nằm trong giới hạn cho phép của hộp giảm tốc.

Khi lựa chọn, cần xem xét:

• Công suất định mức của động cơ.

• Tốc độ quay đầu vào.

• Mô-men xoắn yêu cầu tại trục đầu ra.

• Tần suất khởi động và dừng máy.

• Thời gian vận hành mỗi ngày.

• Điều kiện môi trường và khả năng tản nhiệt.

Không nên chọn động cơ chỉ dựa trên công suất mà bỏ qua mô-men xoắn và hệ số làm việc của hộp số.

5.2. Chọn tỷ số truyền theo tốc độ đầu ra

Tỷ số truyền quyết định mối quan hệ giữa tốc độ đầu vào và tốc độ đầu ra.

Công thức tính sơ bộ:

Tỷ số truyền = Tốc độ đầu vào / Tốc độ đầu ra

Ví dụ, động cơ có tốc độ 1.400 vòng/phút và máy yêu cầu tốc độ đầu ra 70 vòng/phút thì tỷ số truyền tính toán là:

1.400 / 70 = 20

Như vậy, có thể tìm cấu hình tỷ số truyền khoảng 20:1 nếu phiên bản sản phẩm có lựa chọn này và đáp ứng yêu cầu tải.

Tốc độ đầu ra thực tế còn phụ thuộc tốc độ động cơ, độ trượt và điều kiện vận hành. Nếu yêu cầu tốc độ chính xác, cần tính toán thêm và xác nhận cấu hình phù hợp.

5.3. Kiểm tra mô-men xoắn đầu ra

Mô-men xoắn đầu ra là yếu tố quan trọng khi lựa chọn hộp giảm tốc cho máy tải nặng, băng tải hoặc máy khuấy.

Công thức ước tính mô-men xoắn từ công suất đầu ra:

T (N·m) ≈ 9.550 × P (kW) / n (vòng/phút)

Trong đó:

• T là mô-men xoắn.

• P là công suất cơ tại trục đầu ra.

• n là tốc độ quay đầu ra.

Công thức trên giúp ước tính mô-men xoắn yêu cầu nhưng không thay thế việc kiểm tra mô-men xoắn định mức và giới hạn tải của nhà sản xuất. Cần tính đến hiệu suất truyền động, hệ số làm việc, tải khởi động và tải va đập.

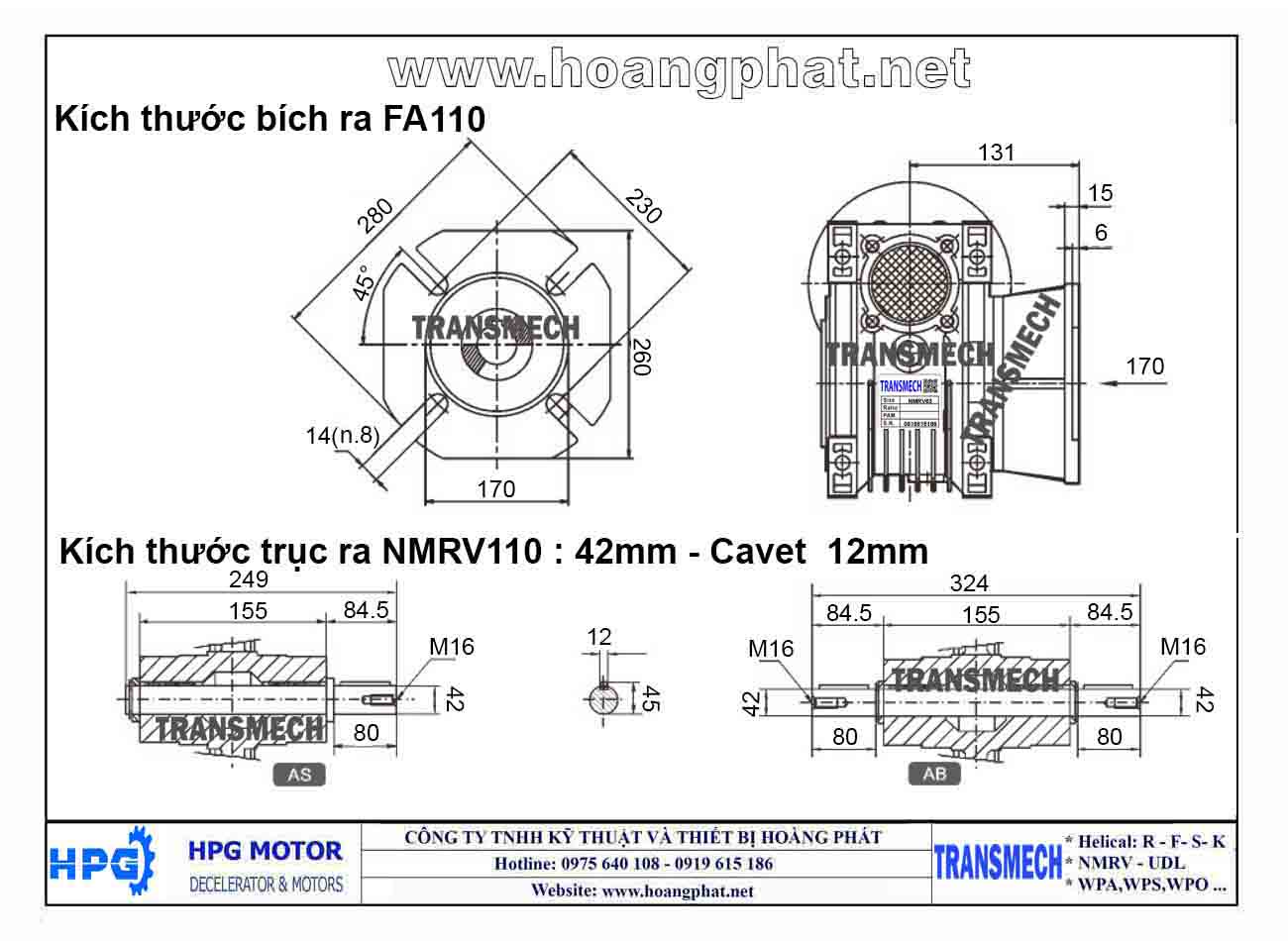

5.4. Chọn kiểu lắp đặt phù hợp

Trước khi đặt mua, cần xác định:

• Hộp giảm tốc lắp chân đế hay mặt bích.

• Trục đầu ra dạng trục đặc hay cấu hình khác.

• Đường kính, chiều dài và vị trí trục.

• Hướng lắp và vị trí bắt bulông.

• Kiểu đầu vào và kích thước mặt bích động cơ.

• Không gian lắp đặt và khả năng bảo trì.

Việc kiểm tra kích thước thực tế giúp hạn chế phát sinh chi phí gia công hoặc thay đổi kết cấu máy.

5.5. Xác định chế độ làm việc

Hộp giảm tốc sử dụng cho máy chạy liên tục sẽ có yêu cầu khác với máy chỉ hoạt động theo từng chu kỳ ngắn.

Cần thông báo cho đơn vị tư vấn về thời gian hoạt động mỗi ngày, số lần khởi động, mức tải trung bình, tải cực đại, nhiệt độ môi trường và điều kiện bụi bẩn.

Đối với những ứng dụng vận hành liên tục hoặc tải nặng, cần đặc biệt quan tâm đến nhiệt độ làm việc, hiệu suất, bôi trơn và tuổi thọ của bộ truyền.

6. Những lưu ý khi sử dụng hộp giảm tốc NMRV 110

Để thiết bị hoạt động ổn định, người sử dụng cần tuân thủ hướng dẫn kỹ thuật của nhà sản xuất.

Kiểm tra dầu bôi trơn: Sử dụng loại dầu và mức dầu phù hợp với phiên bản hộp số, tư thế lắp đặt và hướng dẫn của nhà sản xuất. Không tự ý sử dụng dầu bất kỳ khi chưa kiểm tra yêu cầu kỹ thuật.

Lắp đặt đúng tâm: Căn chỉnh khớp nối và cơ cấu truyền động đúng cách để hạn chế rung động và tải phụ lên trục.

Không vượt quá tải cho phép: Tránh để hộp giảm tốc chịu mô-men xoắn, tải hướng kính hoặc tải dọc trục vượt giới hạn thiết kế.

Theo dõi nhiệt độ và tiếng ồn: Nếu hộp số nóng bất thường, phát ra tiếng ồn lạ hoặc rò rỉ dầu, cần kiểm tra nguyên nhân trước khi tiếp tục vận hành.

Bảo dưỡng định kỳ: Thực hiện kiểm tra, vệ sinh và bảo dưỡng theo điều kiện sử dụng cũng như hướng dẫn của nhà sản xuất.

7. Mua hộp giảm tốc NMRV 110 Transmech tại Hoàng Phát

Khi lựa chọn hộp giảm tốc cho dây chuyền sản xuất, việc xác định đúng model, tỷ số truyền và phương án lắp đặt sẽ giúp hạn chế sai sót trong quá trình sử dụng.

Hoàng Phát hỗ trợ khách hàng tìm hiểu và lựa chọn hộp giảm tốc theo yêu cầu thực tế, bao gồm:

• Tư vấn lựa chọn hộp giảm tốc NMRV 110 theo ứng dụng.

• Hỗ trợ xác định tỷ số truyền và tốc độ đầu ra.

• Tư vấn phương án kết hợp động cơ điện phù hợp.

• Kiểm tra thông tin lắp đặt và cấu hình sản phẩm.

• Hỗ trợ lựa chọn thiết bị cho băng tải, máy chế biến gỗ và dây chuyền công nghiệp.

Khách hàng nên xác nhận thông số kỹ thuật, tình trạng hàng, thời gian giao hàng và chính sách bảo hành trước khi đặt mua.
