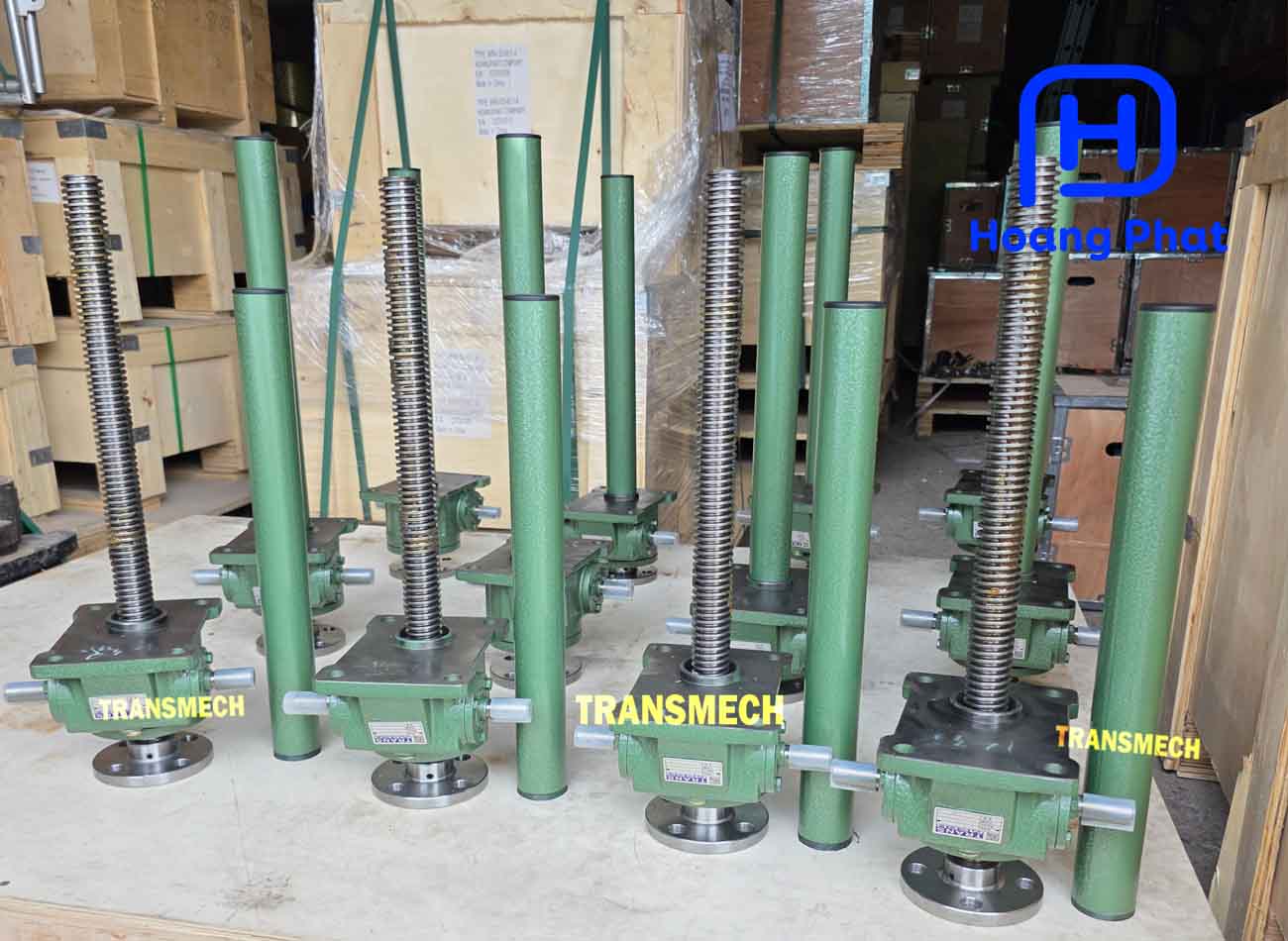

Hộp Giảm Tốc Trục Vít Me SWL – Giải Pháp Nâng Hạ Công Nghiệp Chính Xác, Bền Bỉ

Hộp giảm tốc trục vít me SWL là gì?

Hộp giảm tốc trục vít me SWL (Screw Jack SWL) là thiết bị cơ khí dùng để biến chuyển động quay thành chuyển động tịnh tiến nhằm nâng, hạ hoặc điều chỉnh vị trí của tải trọng. Thiết bị hoạt động dựa trên cơ chế truyền động trục vít – bánh vít kết hợp với thanh ren, mang lại độ chính xác cao và khả năng tự hãm an toàn.

Trong các hệ thống công nghiệp hiện đại, hộp số nâng hạ vít me SWL đóng vai trò quan trọng trong việc đảm bảo vận hành ổn định, đặc biệt ở các ứng dụng cần kiểm soát vị trí và tải trọng một cách chính xác.

Cấu tạo chi tiết của hộp giảm tốc SWL

Một hộp giảm tốc thanh ren SWL tiêu chuẩn bao gồm các bộ phận chính sau:

1. Thân hộp (Housing)

Được chế tạo từ gang cầu hoặc thép đúc
Chịu lực tốt, chống biến dạng
Thiết kế kín chống bụi và dầu

2. Trục vít (Worm Shaft)

Là bộ phận truyền động chính
Thường làm bằng thép hợp kim tôi cứng
Có độ bền và khả năng chịu mài mòn cao

3. Bánh vít (Worm Gear)

Thường làm bằng đồng hoặc hợp kim đồng
Ăn khớp với trục vít tạo chuyển động giảm tốc
Giúp tăng mô-men xoắn

4. Thanh ren (Lifting Screw)

Có dạng ren vuông hoặc ren thang
Trực tiếp thực hiện nhiệm vụ nâng hạ
Độ chính xác cao, ít sai số

5. Ổ bi và phớt dầu

Giảm ma sát, tăng hiệu suất
Ngăn bụi và giữ dầu bôi trơn

6. Đế và mặt bích lắp đặt

Dễ dàng kết nối với motor
Phù hợp nhiều kiểu lắp khác nhau

Nguyên lý hoạt động của hộp giảm tốc thanh ren SWL

Cơ chế hoạt động của SWL gồm các bước:

Động cơ truyền chuyển động quay đến trục vít
Trục vít quay làm bánh vít chuyển động
Bánh vít tạo chuyển động cho thanh ren
Thanh ren di chuyển lên/xuống → nâng/hạ tải

Điểm nổi bật trong nguyên lý:

Tỉ số truyền lớn → lực nâng mạnh
Có khả năng tự hãm → giữ tải an toàn
Chuyển động mượt, ít rung lắc

Ưu điểm vượt trội của hộp giảm tốc SWL

1. Độ chính xác cao: hộp số vít me SWL cho phép kiểm soát vị trí nâng hạ gần như tuyệt đối, phù hợp với hệ thống tự động hóa.

2. Khả năng tự hãm: Không cần phanh phụ vẫn giữ được tải khi dừng motor.

3. Tải trọng đa dạng: Từ 0.5 tấn đến hơn 100 tấn, phù hợp nhiều quy mô sản xuất.

4. Thiết kế linh hoạt

Lắp đứng, ngang hoặc treo
Kết hợp nhiều bộ SWL đồng bộ

5. Độ bền cao

Chống mài mòn
Hoạt động ổn định lâu dài

6. Dễ bảo trì

Cấu tạo đơn giản
Dễ thay thế linh kiện

Nhược điểm cần lưu ý

Dù có nhiều ưu điểm, SWL vẫn tồn tại một số hạn chế:

Hiệu suất thấp hơn hộp bánh răng (do ma sát trục vít)
Tốc độ nâng chậm
Cần bôi trơn định kỳ

Tuy nhiên, những nhược điểm này không ảnh hưởng nhiều trong các ứng dụng cần độ chính xác cao.

Phân loại hộp giảm tốc thanh ren SWL

Theo tải trọng:

SWL 0.5 tấn
SWL 1 tấn
SWL 2.5 tấn
SWL 5 tấn
SWL 10 tấn
SWL 20 tấn – 100 tấn

Theo cơ chế hoạt động:

Trục quay – đai ốc di chuyển
Trục di chuyển – đai ốc cố định

Theo phương thức vận hành:

Motor điện
Tay quay thủ công

Thông số kỹ thuật chi tiết

Thông số	Giá trị
Tải trọng:	0.5 - 100 tấn
Tỉ số truyền:	1/6 - 1/36
Hành trình:	Theo yêu cầu
Tốc độ nâng:	Phụ thuộc motor
Vật liệu:	Gang, thép, đồng
Kiểu lắp:	Đứng, ngang, treo

Ứng dụng thực tế của hộp giảm tốc SWL

1. Hệ thống nâng hạ công nghiệp

Nâng bàn máy
Nâng khuôn ép

2. Dây chuyền sản xuất

Điều chỉnh độ cao băng tải
Hệ thống nâng đồng bộ

3. Ngành xây dựng

Nâng sàn công trình
Điều chỉnh kết cấu

4. Ngành năng lượng

Điều khiển van cống
Hệ thống thủy điện

5. Ngành thực phẩm – dược phẩm

Điều chỉnh máy đóng gói
Nâng hạ thiết bị sản xuất

So sánh hộp giảm tốc SWL với các giải pháp nâng hạ khác

SWL vs Kích thủy lực

Tiêu chí	SWL	Thủy lực
Độ chính xác	Cao	Trung bình
Tự hãm	Có	Không
Bảo trì	Dễ	Phức tạp
Chi phí	Trung bình	Cao

SWL vs Hộp giảm tốc bánh răng

Tiêu chí	SWL	Bánh răng
Chuyển động	Tịnh tiến	Quay
Tự hãm	Có	Không
Ứng dụng	Nâng hạ	Truyền động

Hướng dẫn chọn hộp giảm tốc SWL chuẩn kỹ thuật

1. Tính tải trọng thực tế

Tổng tải + hệ số an toàn (≥1.25)

2. Xác định hành trình nâng

Chiều cao nâng tối đa

3. Lựa chọn tỉ số truyền

Quyết định tốc độ nâng

4. Chọn motor phù hợp

Công suất
Tốc độ quay

5. Môi trường làm việc

Nhiệt độ cao
Độ ẩm, bụi

Lưu ý khi lắp đặt hộp giảm tốc SWL

Căn chỉnh đồng trục chính xác
Cố định chắc chắn đế
Không để lệch tải
Lắp đặt đúng hướng

Hướng dẫn bảo trì và sử dụng

Bảo trì định kỳ:

Thay dầu sau 3–6 tháng
Kiểm tra mòn trục vít
Vệ sinh thiết bị

Khi vận hành:

Không quá tải
Không chạy liên tục quá lâu
Kiểm tra trước khi hoạt động

Những lỗi thường gặp và cách khắc phục

1. Nâng không đều

→ Kiểm tra tải và căn chỉnh

2. Phát ra tiếng ồn

→ Kiểm tra dầu bôi trơn

3. Trượt tải

→ Kiểm tra trục vít và ren

Xu hướng ứng dụng SWL trong công nghiệp hiện đại

Tích hợp hệ thống tự động hóa
Điều khiển bằng PLC
Kết hợp nhiều SWL nâng đồng bộ
Ứng dụng trong nhà máy thông minh

Vì sao nên chọn hộp giảm tốc thanh ren SWL?

Độ chính xác cao
An toàn tuyệt đối
Tuổi thọ dài
Dễ sử dụng
Chi phí hợp lý

Hộp giảm tốc thanh ren SWL là giải pháp nâng hạ tối ưu trong công nghiệp nhờ khả năng vận hành ổn định, độ chính xác cao và tính an toàn vượt trội. Với thiết kế linh hoạt và ứng dụng đa dạng, hộp số nâng hạ SWL ngày càng trở thành thiết bị không thể thiếu trong các hệ thống cơ khí hiện đại.

Nếu bạn đang tìm kiếm một thiết bị nâng hạ hiệu quả, bền bỉ và tiết kiệm chi phí, hộp số SWL chính là lựa chọn đáng đầu tư lâu dài.
