Hộp giảm tốc NMRV là gì? Cấu tạo, nguyên lý và ứng dụng
Trong các hệ thống truyền động công nghiệp hiện đại, hộp giảm tốc NMRV là một trong những dòng hộp giảm tốc được sử dụng phổ biến nhất. Với thiết kế nhỏ gọn, vận hành êm ái và khả năng giảm tốc hiệu quả, hộp số NMRV được ứng dụng rộng rãi trong nhiều ngành sản xuất như băng tải, chế biến gỗ, thực phẩm, bao bì và tự động hóa.
Vậy hộp giảm tốc NMRV là gì? Cấu tạo và nguyên lý hoạt động ra sao? Tại sao loại hộp giảm tốc này lại được sử dụng rộng rãi trong công nghiệp? Bài viết dưới đây sẽ giúp bạn hiểu rõ chi tiết.
Hộp Giảm Tốc NMRV Là Gì?
Hộp giảm tốc NMRV là loại hộp giảm tốc trục vít – bánh vít, được thiết kế để giảm tốc độ quay của động cơ và tăng mô-men xoắn đầu ra cho hệ thống truyền động.
Khi động cơ điện quay với tốc độ cao (thường 1400 – 1500 vòng/phút), hộp giảm tốc NMRV sẽ giảm tốc độ xuống mức phù hợp với yêu cầu của máy móc, đồng thời tăng lực kéo để thiết bị hoạt động hiệu quả.
Đặc điểm nổi bật của hộp giảm tốc NMRV:
- Thiết kế nhỏ gọn
- Vận hành êm ái
- Ít rung động
- Lắp đặt linh hoạt
- Dễ bảo trì
Nhờ những ưu điểm này, Hộp số NMRV trở thành lựa chọn phổ biến cho nhiều hệ thống máy móc trong công nghiệp.

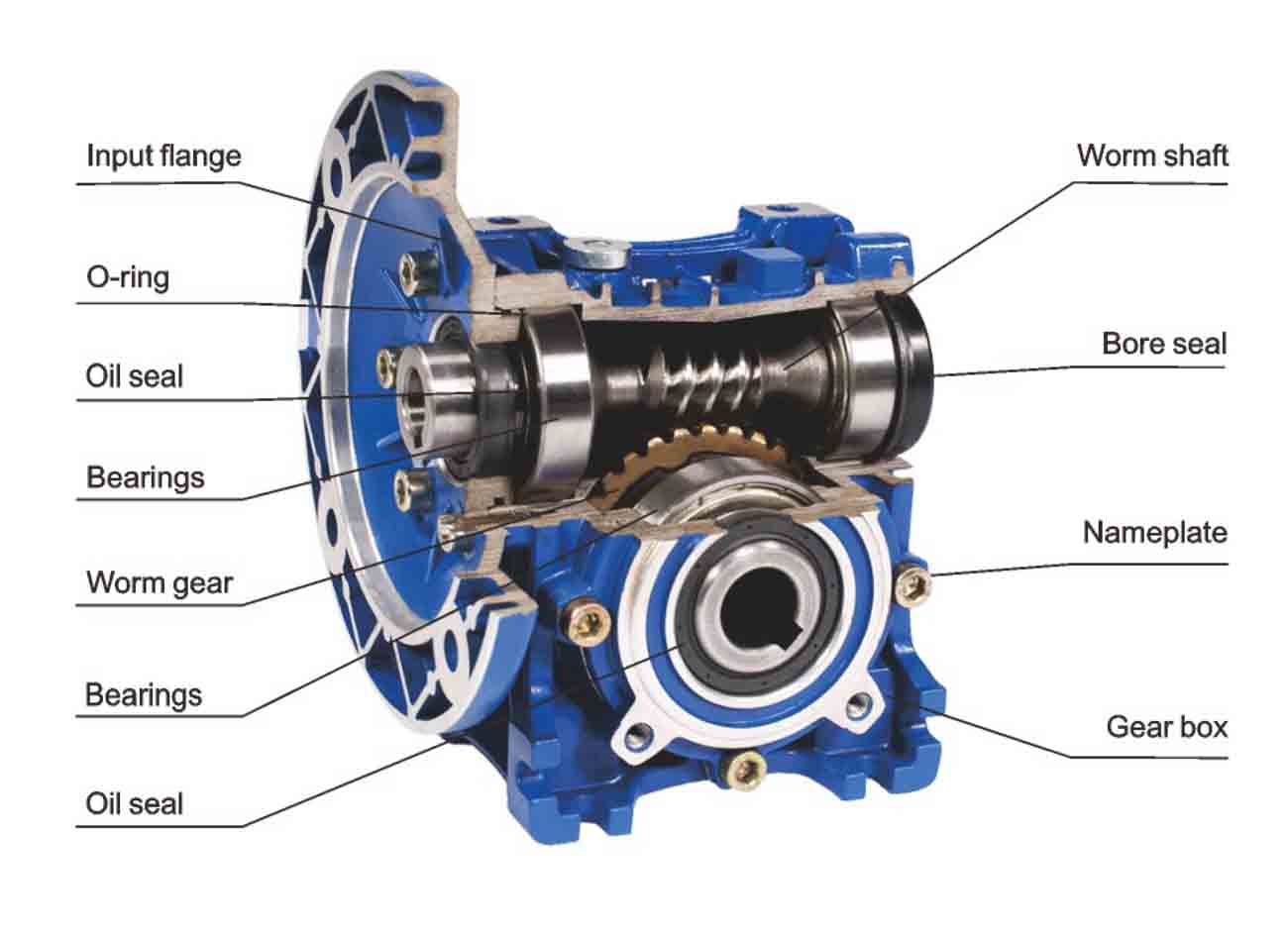

Cấu Tạo Hộp Giảm Tốc NMRV
Hộp giảm tốc NMRV có cấu tạo tương đối đơn giản nhưng được thiết kế tối ưu để đảm bảo hiệu suất truyền động cao. Các bộ phận chính gồm:
Vỏ hộp giảm tốc
Vỏ hộp thường được làm từ hợp kim nhôm hoặc gang đúc, có độ bền cao và khả năng tản nhiệt tốt.
- Dòng nhỏ: thường dùng vỏ nhôm
- Dòng lớn: sử dụng vỏ gang
Thiết kế vỏ hộp giúp tăng độ cứng và giảm rung động trong quá trình vận hành.
Trục vít
Trục vít là bộ phận truyền động chính của hộp giảm tốc.
Đặc điểm:
- Được làm từ thép hợp kim chất lượng cao
- Gia công chính xác
- Xử lý nhiệt để tăng độ cứng và độ bền
- Trục vít có dạng ren xoắn giúp truyền lực hiệu quả sang bánh vít
Bánh vít
Bánh vít thường được chế tạo từ đồng hợp kim, giúp giảm ma sát khi ăn khớp với trục vít.
Ưu điểm của vật liệu đồng:
- Giảm mài mòn
- Tăng tuổi thọ
- Hoạt động êm hơn
Trục ra
Trục ra là bộ phận truyền lực từ hộp giảm tốc tới thiết bị máy móc như:
- Băng tải
- Máy trộn
- Máy khuấy
- Trục quay
Trục ra thường được thiết kế chắc chắn để chịu tải lớn.
Vòng bi và phớt dầu
Hệ thống vòng bi giúp giảm ma sát và đảm bảo trục quay ổn định.
Phớt dầu có nhiệm vụ:
- Giữ dầu bôi trơn bên trong
- Ngăn bụi bẩn và tạp chất xâm nhập
Nhờ đó hộp giảm tốc hoạt động bền bỉ hơn.
Nguyên Lý Hoạt Động Của Hộp Giảm Tốc NMRV
Hộp giảm tốc NMRV hoạt động theo nguyên lý truyền động trục vít – bánh vít.
Quá trình truyền động diễn ra như sau:
- Động cơ điện truyền chuyển động tới trục vít
- Trục vít quay với tốc độ cao
- Trục vít ăn khớp với bánh vít
- Bánh vít quay chậm hơn nhưng mô-men xoắn lớn hơn
- Trục ra truyền lực tới máy móc
Nhờ cơ cấu này, hộp giảm tốc có thể:
- Giảm tốc độ quay
- Tăng lực kéo
- Giúp máy móc hoạt động ổn định
Một ưu điểm đặc biệt của cơ cấu trục vít là vận hành rất êm và ít tiếng ồn.
Ưu Điểm Của Hộp Giảm Tốc NMRV
Thiết kế nhỏ gọn
Hộp giảm tốc NMRV có kích thước nhỏ gọn hơn so với nhiều loại hộp giảm tốc khác, giúp tiết kiệm không gian lắp đặt.
Vận hành êm ái
Cơ cấu trục vít – bánh vít giúp giảm tiếng ồn và rung động trong quá trình vận hành.
Đây là lý do NMRV thường được sử dụng trong các nhà máy yêu cầu độ ồn thấp.
Lắp đặt linh hoạt
Hộp giảm tốc có thể lắp theo nhiều hướng: ngang - đứng - nghiêng
Điều này giúp dễ dàng tích hợp vào nhiều hệ thống máy móc.
Tuổi thọ cao
Nhờ vật liệu chất lượng cao và thiết kế tối ưu, hộp giảm tốc NMRV có tuổi thọ sử dụng lâu dài khi được bảo dưỡng đúng cách.
Chi phí hợp lý
So với nhiều loại hộp giảm tốc công nghiệp khác, NMRV có giá thành khá cạnh tranh nhưng vẫn đảm bảo hiệu suất tốt.
Ứng Dụng Hộp Giảm Tốc NMRV Trong Công Nghiệp
Hộp giảm tốc NMRV được sử dụng rộng rãi trong nhiều lĩnh vực sản xuất.
Hệ thống băng tải
Đây là ứng dụng phổ biến nhất của NMRV. Hộp giảm tốc giúp băng tải vận chuyển hàng hóa ổn định và liên tục.
Máy chế biến gỗ
Trong ngành gỗ, NMRV được dùng cho: máy cưa - máy bào - máy ép gỗ
Máy khuấy và máy trộn
Trong ngành hóa chất và thực phẩm, hộp giảm tốc được dùng cho các hệ thống khuấy trộn nguyên liệu.
Máy đóng gói
Các dây chuyền đóng gói tự động thường sử dụng hộp giảm tốc NMRV để điều chỉnh tốc độ quay của hệ thống.
Ngành thực phẩm
Hộp giảm tốc được ứng dụng trong:
- Máy trộn bột
- Máy chế biến thực phẩm
- Dây chuyền sản xuất
Hộp giảm tốc NMRV là giải pháp truyền động hiệu quả cho nhiều hệ thống máy móc công nghiệp. Với thiết kế nhỏ gọn, vận hành êm ái và khả năng giảm tốc ổn định, NMRV được sử dụng rộng rãi trong nhiều ngành sản xuất.
Việc lựa chọn đúng loại hộp giảm tốc không chỉ giúp hệ thống hoạt động hiệu quả mà còn kéo dài tuổi thọ thiết bị và giảm chi phí bảo trì.
Nếu bạn đang tìm kiếm một giải pháp truyền động bền bỉ, hiệu quả và kinh tế, hộp giảm tốc NMRV chắc chắn là một lựa chọn đáng cân nhắc
